原理
物料自進料口進入機內，在振動力作用下，物料沿水平方向拋擲向前連續運動，熱風向上穿過流化床同濕物料換熱后，濕空氣經旋風分離器除塵后由排風口排出，干燥物料由排料口排出。
概述

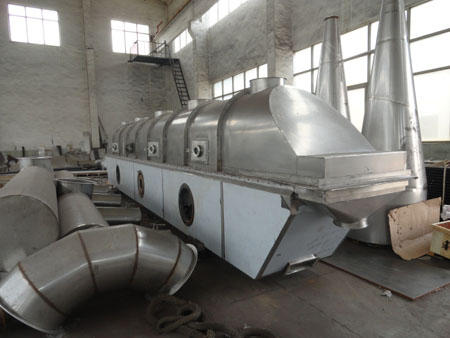

ZLG振動流化床干燥機廣泛適用于化工、輕工、醫藥、食品、塑料、糧油、礦渣、制鹽、糖等行業的粉料顆粒狀物料的干燥、冷卻、增濕等行業。
應用范圍
醫藥化工業：各種打片顆粒，硼酸、硼砂、苯二酚、各種添加劑等。
食品建材業：酒槽、味精、砂糖、食鹽、礦渣、豆瓣、種籽等。
還應用于物料的干燥、冷卻、增濕等作業。
特點
1.采用振動電機驅動，運轉平穩、噪音小、壽命長、維修方便。熱效率高，比一般干燥裝置可節能30％以上，床層溫度分布均勻，無局部過熱現象，流態化均勻，無死角現象。
2.料層厚度和機內移動速度及振幅均勻可在設計范圍內無級調整，可調性好，適用面寬。
3.對物料表面損傷小，可用于易碎物料的干燥，物料顆粒不規則時亦可使用，不影響效果。
4.采用全封閉式結構，有效地防止了物料與外界的交叉污染，環境清潔，可連續作業。
5.當用于高水分物料大批量生產時，可采用多臺串聯的方式以達到用戶要求(典型物料：如聚丙烯酰胺等)。
結構示意圖
技術參數
|
尺寸
型號 |
A |
B |
C |
D |
E |
F |
重量 |
|
ZLG3x0.30 |
3000 |
300 |
1350 |
900 |
430 |
1650 |
1250 |
|
ZLG4.5x0.30 |
4500 |
300 |
1350 |
900 |
430 |
1650 |
1560 |
|
ZLG4.5×0.45 |
4500 |
450 |
1550 |
950 |
430 |
1700 |
1670 |
|
ZLG4.5×0.60 |
4500 |
600 |
1650 |
950 |
430 |
1700 |
1910 |
|
ZLG6xO.45 |
6000 |
450 |
1650 |
950 |
430 |
1700 |
2100 |
|
ZLG6x0.60 |
6000 |
600 |
1700 |
1000 |
500 |
1700 |
2410 |
|
ZLG6x0.75 |
6000 |
750 |
1850 |
1000 |
600 |
1850 |
2340 |
|
ZLG6x0.9 |
6000 |
900 |
2000 |
1000 |
600 |
1850 |
3160 |
|
ZLG7.5x6.O |
7500 |
600 |
1850 |
1000 |
600 |
1850 |
3200 |
|
ZLG7.5×O.75 |
7500 |
750 |
2000 |
1000 |
600 |
1850 |
3600 |
|
ZLG7.5×O.9 |
7500 |
900 |
2100 |
1000 |
600 |
1850 |
4140 |
|
ZLG7.5x1.2 |
7500 |
1200 |
2500 |
1150 |
800 |
2050 |
5190 |
|
機型 |
流化床面積 |
進風溫度 |
出風溫度 |
蒸發水份能力 |
振動電機 |
|
型號 |
功率kw |
|
ZLG3xO.30 |
0.9 |
70～140 |
40～70 |
20～35 |
ZDS31-6 |
O.8×2 |
|
ZLG4.5x0.30 |
1.35 |
70～140 |
40～70 |
35～50 |
ZDS31-6 |
0.8×2 |
|
ZLG4.5x0.45 |
2.025 |
70～140 |
40～70 |
50～70 |
ZDS32-6 |
1.1×2 |
|
ZLG4.5x0 60 |
2.7 |
70～140 |
40～70 |
70～90 |
ZDS32-6 |
1.1×2 |
|
ZLG6x0.45 |
2.7 |
70～140 |
40～70 |
80～100 |
ZDS41-6 |
1.5×2 |
|
ZLG6xO.60 |
3.6 |
70～140 |
40～70 |
100～130 |
ZDS41-6 |
1.5×2 |
|
ZLG6xO.75 |
4.5 |
70～140 |
40～70 |
120～140 |
ZDS42-6 |
2.2×2 |
|
ZLG6xO.9 |
5.4 |
70～140 |
40～70 |
140～170 |
ZDS42-6 |
2.2×2 |
|
ZLG7.5x6.O |
4.5 |
70～140 |
40～70 |
130～150 |
ZDS42-6 |
2.2×2 |
|
ZLG7.5xO.75 |
5.625 |
70～140 |
40～70 |
150～180 |
ZDS51-6 |
3.0×2 |
|
ZLG7.5xO.9 |
6.75 |
70～140 |
40～70 |
160～210 |
ZDS51-6 |
3.0×2 |
|
ZLG7.5×1 2 |
9 |
70～140 |
40～70 |
200～260 |
ZDS51-6 |
3.0×2 |
|
